鋼索的固定
在卷筒上加一PT螺絲，比一般鋼索固定方式多一層安全措施，可確實有效的防止鋼
索脫落，并且具有非常好之強度及安全性。
卷筒傳動方式
本結構利用游星齒輪軸及傳動片直接帶動卷筒，可簡單方便的更換鋼索或調換鋼索方向。
電磁剎車
采用DC電磁剎車器，選用高級剎車片，剎車片壽命物長。構結簡單不須調整間隙。萬一停
電時，電磁剎車立即自動剎車，絕不滑落，安全可靠。
齒輪箱
采用延性鑄鐵FCD-45鑄造，延展性強，不易斷裂，再經CNC電腦復合機加工，精度高，阻力小。
專用馬達
采用E級絕緣，卷揚機專用正級馬達，起動轉矩大，慣性小，可長時間頻繁使用。
高級軸承
齒輪箱內選用世界名牌高級全新軸承，軸承壽命長，阻力小，傳動聲音低。
傳動齒
采用特殊高級鋼材經熱處理，結構堅實，內部套裝無給油軸承，耐磨耐用壽命特長。
星齒
齒輪經熱處理及高精度加工，具有獨特之耐磨性，各齒輪均有軸承支持，緊固確實，效率高，強度為
一般齒輪數倍。
機體固定架
高級鋼板經沖壓一體成形之多用途固定架，可裝于吊架，升降機，級鋼梁上使用。



技術參數：



產品型號		KDJ-2200E1	KDJ-3200E1	KDJ-3500E1	KDJ-5000E1	KDJ-10000E1
負荷量	kg	2200	3200	3500	5000	10000
速度	m/min	7-12.5			8.0-12	7-11
電壓	V	Three Phase 380/415
電機	kw	6 × 4	7.5 × 4	9 × 4	15 × 4	30 × 4
頻率	m	97		140	192	235
提升高度	Hz	50
鋼絲繩	mm × m	16 × 100	18 × 100	18 ×143	22.4 × 200	32 × 250
凈重	kg	450	500	550	1500	3000
工作制		S3-25% 20min

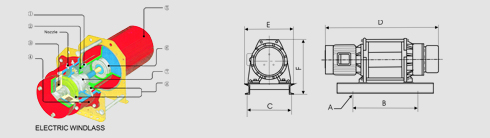

尺寸：



符號	KDJ-2200E1	KDJ-3500E1	KDJ-5000E1	KDJ-10000E1
A	4-φ22	8- φ30	8- φ32	8-φ 38
B	600	847	920	1600
C	499	680		1100
D	1160	1431	1860	2350
E	565	740		1200
F	658	860	905	1255
